Gli stack di fratturazione sono gruppi di teste pozzo ad alta pressione utilizzati per controllare e dirigere il fluido di fratturazione idraulica in un pozzo e sono l'elemento più importante dell'attrezzatura per il controllo della pressione durante qualsiasi operazione di fracking.
Nell'industria del petrolio e del gas, il successo e la sicurezza di un lavoro di fratturazione idraulica dipendono fortemente dall'integrità delle apparecchiature di superficie. Tra tutti i componenti coinvolti, pile di frac emergere come indispensabili. Che tu sia un ingegnere che valuta le attrezzature di completamento o uno specialista dell'approvvigionamento che confronta gruppi sottoposti a pressione, comprendere gli stack di fratturazione - la loro progettazione, funzione, classificazione e criteri di selezione - è essenziale.
Questa guida fornisce uno sguardo completo agli stack di fratturazione: cosa sono, come funzionano, come differiscono dalle tradizionali apparecchiature per testa pozzo e quali fattori determinano quale configurazione dello stack di fratturazione è adatta per un dato pozzo.
Cos'è un Pila di frazioni?
A pila frac è un gruppo specializzato di controllo della pressione della testa pozzo installato sulla superficie di un pozzo di petrolio o gas appositamente per operazioni di fratturazione idraulica. A differenza di una testa pozzo steard, progettata per la produzione a lungo termine, una pila di fratturazione è progettata per resistere alle pressioni estreme e ai fanghi abrasivi associati al pompaggio del fluido di fratturazione – spesso una miscela di acqua, materiale di supporto e additivi chimici – in profondità nella formazione.

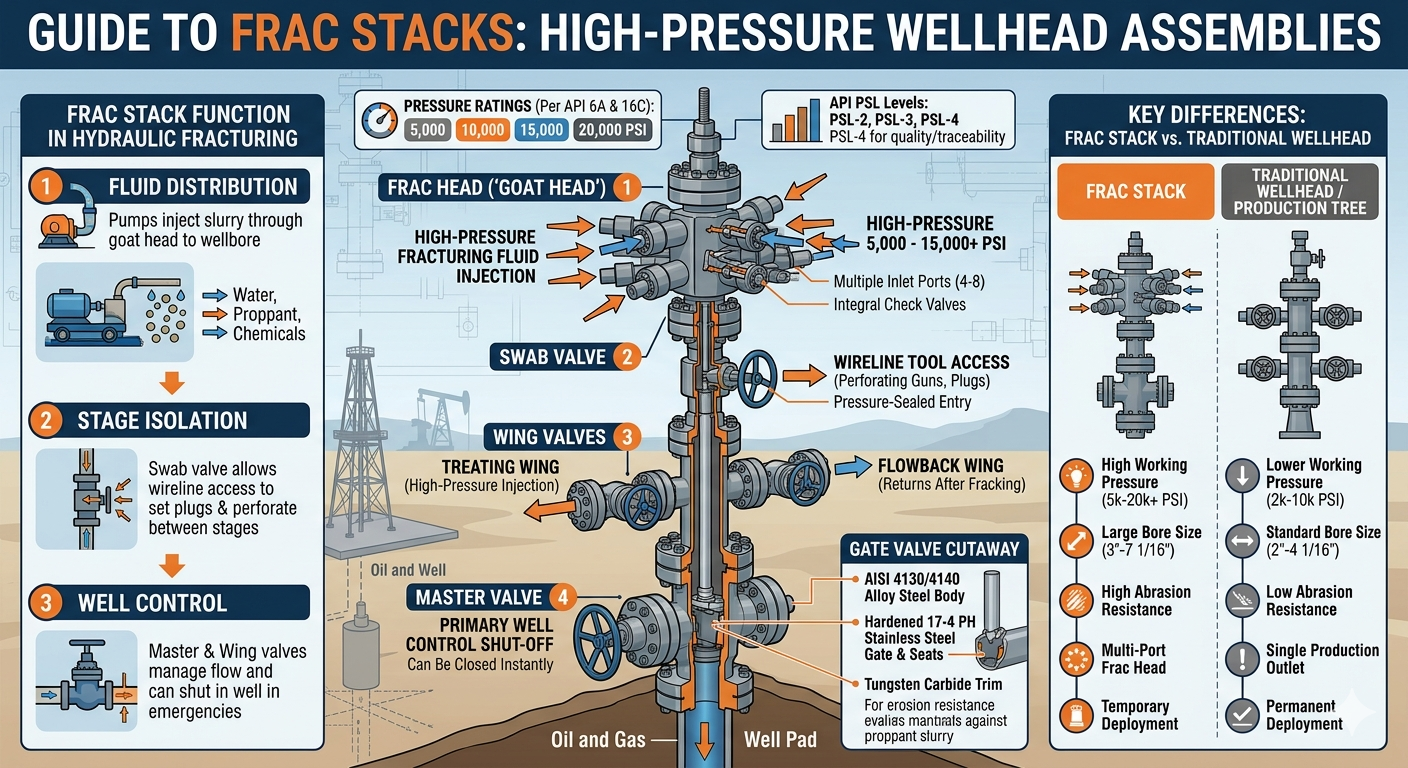

Fondamentalmente, uno stack frac consiste tipicamente di:
- Una valvola principale — la valvola di intercettazione primaria alla base del camino
- Una valvola tampone — consente l'accesso al pozzo per gli strumenti wireline
- Valvole alari — flusso diretto da e verso le linee di fratturazione
- Una testa di frac (o testa di capra) — il collettore superiore che collega più linee di trattamento ferro
- Controllare le valvole e interrompere le linee — per il controllo del pozzo e lo scarico della pressione di emergenza
Insieme, questi componenti consentono agli equipaggi di pompare il fluido di fratturazione a pressioni estremamente elevate, in genere comprese tra 5.000 e 15.000 PSI , sebbene le applicazioni ad altissima pressione possano superare 20.000PSI – con precisione e sicurezza.
Come funziona una pila di fratture durante un lavoro di fratturazione idraulica?
Uno stack di fratturazione funge da interfaccia primaria tra le apparecchiature di pompaggio di superficie ad alta pressione e il pozzo, controlleo l'iniezione di fluido in ogni fase del programma di fratturazione.
Quando inizia un lavoro di fratturazione idraulica, le pompe ad alta pressione spingono il fluido di fratturazione attraverso le linee di ferro di trattamento che si collegano alla testa della fratturazione. La testa del frazionamento, spesso chiamata "testa di capra" a causa della sua configurazione multi-porta, distribuisce il fluido da più autopompe contemporaneamente nel pozzo. Ciò consente agli operatori di raggiungere velocità di iniezione estremamente elevate (a volte superiori a 100 barili al minuto ) necessario per fratturare formazioni strette.
Durante tutta l'operazione:
- Il valvola principale può essere chiuso istantaneamente per chiudere il pozzo in caso di emergenza
- Valvole alari vengono aperti o chiusi per gestire le linee di riflusso e di trattamento
- Il valvola del tampone consente il rientro con strumenti wireline tra le fasi
- Uccidi le linee consentire agli operatori di pompare il fluido mortale per riprendere il controllo del pozzo, se necessario
Una volta completata la fratturazione, lo stack di fratturazione può essere rimosso e sostituito con un albero di produzione, oppure può rimanere temporaneamente durante le operazioni di riflusso.
Frac Stack e testa di pozzo tradizionale: differenze chiave
Gli stack Frac e i gruppi testa pozzo convenzionali hanno scopi diversi e sono costruiti secondo standard diversi. La tabella seguente riassume le distinzioni critiche.
| Caratteristica | Frac Stack | Testa di pozzo tradizionale/Albero produttivo |
| Scopo primario | Iniezione del fluido per fratturazione idraulica | Controllo della produzione a lungo termine |
| Pressione di esercizio | 5.000 – 20.000 PSI | 2.000 – 10.000 PSI (tipico) |
| Dimensione del foro | 3" – 7-1/16" (preferibilmente diametro grande) | 2" – 4-1/16" (standard) |
| Resistenza all'abrasione | Alto: progettato per liquami di sostegno | Basso: non progettato per abrasivi |
| Testa Frac multiporta | Sì, collegamenti multipli di pompe | No |
| Durata della distribuzione | Temporaneo (giorni o settimane) | Permanente (da anni a decenni) |
| Norma API | API6A/API16C | API6A |
Tabella 1: Confronto tra gli stack di fratturazione e i tradizionali gruppi testa pozzo/albero di produzione rispetto ai principali parametri operativi.
Valutazioni della pressione del pila frac: cosa significano?
La valutazione della pressione è la specifica più importante quando si seleziona uno stack di fratturazione: determina direttamente se l'insieme può contenere in sicurezza le pressioni del pozzo e del trattamento.
Gli stack Frac sono classificati a pressione per API 6A and API 16C standard. Le classi comuni di pressione di esercizio (WP) includono:
- 5.000 PSI WP — adatto per formazioni a bassa pressione e poco profonde
- 10.000 PSI WP – il rating più utilizzato nei principali giacimenti di shale statunitensi
- 15.000 PSI WP - utilizzato in pozzi profondi e ad alta pressione come gli obiettivi più profondi del bacino del Permiano
- 20.000PSI WP — classe emergente per formazioni ultra profonde o ultra strette che richiedono pressioni di trattamento estreme
È fondamentale notare che il valutazione della pressione di esercizio dello stack frac deve essere uguale o superiore a pressione massima prevista per il trattamento superficiale (MASITP) per il lavoro, compreso un margine di sicurezza. Gli operatori in genere applicano a Margine di sicurezza del 10-15%. sopra il MASITP calcolato quando si selezionano i valori nominali di pressione del camino fratturato.
Una mancata corrispondenza, utilizzando uno stack di fratturazione sottodimensionato, può provocare scoppi catastrofici o guasti alle apparecchiature. Secondo l’analisi del settore, Gli incidenti alla testa pozzo legati alla pressione rimangono una delle principali cause di lesioni gravi durante le operazioni di completamento, sottolineando perché la corretta selezione del rating non è negoziabile.
Componenti chiave di un gruppo Frac Stack
Ciascun componente all'interno di una pila di fratturazione svolge un ruolo specifico nel mantenere il controllo del pozzo e nel dirigere il fluido di fratturazione.
1. Valvola principale
La valvola principale è la prima linea di difesa nel controllo del pozzo: può chiudere completamente il pozzo con una sola operazione. Tipicamente una valvola a saracinesca a passaggio totale, è installata direttamente sopra la bobina dell'involucro o la testa del pozzo. Durante le normali operazioni di pompaggio, la valvola principale rimane completamente aperta per ridurre al minimo la caduta di pressione. In caso di emergenza, può essere chiuso a distanza o manualmente in pochi secondi.
2. Valvola del tampone
La valvola a tampone si trova sopra la valvola principale e fornisce un punto di accesso sigillato a pressione per strumenti wireline, pistole perforatrici o strumenti di impostazione dei tappi. Nei completamenti plug-and-perf – la tecnica dominante nelle operazioni di shale negli Stati Uniti – la valvola a tampone viene utilizzata ripetutamente tra le fasi di fratturazione per eseguire cicli di perforazione e impostazioni dei tappi.
3. Valvole ad ala (trattamento e riflusso)
Le valvole ad ala si estendono orizzontalmente dal corpo del camino di fratturazione e si collegano alle linee di trattamento del ferro (per il pompaggio) e alle linee di riflusso (per i ritorni dopo la frattura). Un tipico frac stack ha almeno due valvole ad ala: un'ala di trattamento ad alta pressione e un'ala di riflusso a bassa pressione. Sono dotate di valvole ad ala ad alta pressione sui moderni stack di fratturazione rivestimento in carburo di tungsteno per resistere all'erosione causata dal liquame carico di materiale di supporto.
4. Testa Frac (testa di capra)
La testata di fratturazione è il componente più alto dello stack di fratturazione e il punto di connessione principale per più linee di trattamento del ferro da autopompe. Una testa frac in genere lo ha Da 4 a 8 porte di ingresso , consentendo a più pompe di iniettare contemporaneamente. Questa capacità di iniezione parallela è ciò che consente le portate estremamente elevate richieste per i moderni completamenti multistadio. La testa del frac incorpora anche valvole di ritegno integrate per impedire il riflusso.
5. Linea di intercettazione e valvole di ritegno
Le kill line forniscono un percorso ausiliario per pompare il fluido pesante nel pozzo per riprendere il controllo in caso di incidente di controllo del pozzo. Le valvole di ritegno sono integrate in tutto lo stack di fratturazione per impedire il riflusso di fluidi o gas del pozzo nelle linee della pompa durante il trattamento delle cadute di pressione.
Tipi di pile Frac: configurazioni singole, doppie e con cerniera
Gli stack Frac vengono distribuiti in diverse configurazioni a seconda della progettazione del pozzo, dei layout di perforazione dei pad e degli obiettivi operativi.
| Configurazione | Descrizione | Migliore applicazione |
| Stack di frazioni singole | Una pila per pozzo; configurazione standard | Completamenti monopozzo, pozzi verticali |
| Stack a doppia frazione | Due stack che condividono un collettore di trattamento comune | Fratturazione simultanea di completamenti a doppia stringa |
| Configurazione della cerniera lampo | Fratturazione alternata tra due pozzi adiacenti tramite pile separate e collettore condiviso | Foratura del cuscinetto: migliora l'utilizzo della pompa, riduce il NPT |
| Configurazione Simul-Frac | Fratturazione di due pozzi contemporaneamente utilizzando spread di pompa dedicati | Completamenti di pad ad alta intensità; massimizza il conteggio delle fasi al giorno |
Tabella 2: configurazioni comuni dello stack frac, relative descrizioni e scenari applicativi ottimali.
L'adozione di cerniera frac and simul-frac tecniche nel bacino del Permiano e in altri importanti giacimenti di scisto degli Stati Uniti hanno portato a innovazioni significative nella progettazione degli stack di fratturazione. Nelle operazioni simul-frac, hanno riferito gli operatori miglioramenti dell'efficienza di completamento del 40-60% rispetto alla fratturazione convenzionale a pozzo singolo, riducendo drasticamente il costo per piede laterale.
Selezione dei materiali e resistenza all'usura negli stack di fratturazione
La selezione del materiale è fondamentale perché le pile di fratturazione sono esposte a fanghi di supporto altamente abrasivi: la rottura dovuta all'usura è una delle cause principali dei tempi di fermo e della sostituzione delle pile di fratturazione.
Le considerazioni principali sui materiali includono:
- Materiali corpo e cofano: Acciaio legato AISI 4130/4140, trattato termicamente per soddisfare i requisiti API 6A PSL-3 o PSL-4
- Rivestimento sedile e cancello: Carburo di tungsteno o acciaio inossidabile temprato 17-4 PH per resistenza all'erosione nel flusso di materiale di supporto ad alta velocità
- Sigilli: Le guarnizioni elastomeriche devono essere compatibili con la chimica dei fluidi di frattura, compresi i sistemi di acqua scivolosa ad alto pH e i fluidi di stimolazione a base acida
- Ambienti di servizio acido (H₂S): I materiali conformi a NACE MR0175/ISO 15156 sono obbligatori quando è presente idrogeno solforato
Lo dimostrano gli studi condotti nel settore delle attrezzature di completamento valvole rivestite in carburo di tungsteno dimostrare una durata di servizio 3-5 volte più a lungo rispetto alle valvole standard con rivestimento in acciaio in applicazioni ad alta concentrazione di materiale di supporto, riducendo significativamente i costi complessivi di completamento attraverso meno sostituzioni di apparecchiature.
Standard API che regolano la progettazione e il test degli stack Frac
Gli stack Frac devono essere conformi agli standard API riconosciuti a livello internazionale: la conformità non è facoltativa; si tratta di un requisito legale e contrattuale per la maggior parte delle operazioni nel settore petrolifero e del gas.
- API 6A (Attrezzature per testa di pozzo e albero di Natale): Regola la progettazione, i materiali, i test e la marcatura dei componenti della testa pozzo, inclusi gli stack di fratturazione. I livelli PSL-2, PSL-3 e PSL-4 definiscono requisiti di qualità e tracciabilità progressivamente più severi.
- API 16C (attrezzatura di soffocamento e uccisione): Si applica ai componenti di controllo dei pozzi ad alta pressione, tra cui kill line e collettori di strozzamento spesso integrati con stack di fratturazione.
- API 6FA / 6FB (Test antincendio): Le valvole stack frac testate al fuoco possono essere specificate in ambienti con elevato rischio di incendio.
- NACE MR0175: Requisiti dei materiali per applicazioni di servizi acidi in cui le concentrazioni di H₂S superano le soglie.
Per i pozzi critici e gli ambienti ad alto rischio, gli operatori in genere specificano PSL-3 o PSL-4 pile di frantumi classificati, che richiedono la completa tracciabilità del materiale, NDE (esame non distruttivo) supplementare e test di accettazione in fabbrica (FAT) assistiti.
Come selezionare il giusto frac stack: una lista di controllo pratica
La selezione dello stack di fratturazione corretto richiede una valutazione sistematica delle condizioni del pozzo, dei requisiti operativi e degli obblighi normativi.
| Criterio di selezione | Cosa valutare |
| Pressione di esercizio | Margine di sicurezza MASITP; corrisponde alla classe di pressione API 6A |
| Dimensione del foro | Deve passare il tubo o il diametro esterno dell'involucro; passaggio pieno consigliato per l'accesso via cavo |
| Compatibilità dei fluidi | Gli elastomeri di tenuta devono essere compatibili con la chimica dei fluidi frazionari (pH, temperatura, sostanze chimiche) |
| Servizio H₂S/CO₂ | Sono richiesti materiali conformi alla NACE; confermare le pressioni parziali |
| Valutazione della temperatura | Intervallo di temperatura ambiente superficiale; guarnizioni per alte temperature per pozzi HPHT |
| Usura/Caricamento del materiale di supporto | Dimensione e concentrazione della maglia del materiale di sostegno; finiture in carburo di tungsteno per lavori ad alta concentrazione |
| Livello API PSL | PSL-2 per pozzi standard; PSL-3/4 per pozzi ad alto rischio o critici |
| Metodo di completamento | Plug-and-perf vs. manicotto scorrevole; determina i requisiti della valvola del tampone |
Tabella 3: Lista di controllo pratica per la selezione dello stack frac che copre i parametri ingegneristici e operativi chiave.
Manutenzione, ispezione e durata utile del Frac Stack
Una corretta manutenzione è essenziale per garantire che gli stack di fratturazione funzionino in modo affidabile: una valvola guasta o una guarnizione bruciata durante un lavoro di pompaggio ad alta pressione rappresenta sia un pericolo per la sicurezza che un costoso arresto non pianificato.
Le migliori pratiche del settore per la manutenzione degli stack di fratturazione includono:
- Test di pressione pre-lavoro: Tutti gli stack di fratturazione devono essere sottoposti a test di pressione alla pressione di esercizio nominale (tipicamente un test a bassa pressione a 250 PSI e un test completo di pressione di esercizio) prima di ogni lavoro.
- Ispezione post-lavoro: Valvole, sedi e guarnizioni devono essere ispezionati dopo ogni intervento. Il rivestimento delle valvole e le sedi delle saracinesche sono gli elementi più soggetti a usura.
- Intervalli di ristrutturazione completa: Molti operatori specificano ogni smontaggio completo e ricertificazione 12-18 mesi o dopo un numero definito di ore di lavoro, a seconda di quale evento si verifica per primo.
- Documentazione e tracciabilità: I registri di manutenzione, i certificati dei test di pressione e i documenti di tracciabilità dei materiali devono accompagnare tutti i frac stack nei mercati regolamentati.
Trascurare i cicli di manutenzione è una delle principali cause di guasti allo stack di fratturazione sul campo. I dati del settore lo suggeriscono i programmi di manutenzione preventiva riducono i guasti non pianificati dello stack frac fino al 70% , ottenendo notevoli risparmi sui costi durante la durata di un programma di completamento.
Innovazioni nella tecnologia Frac Stack
La tecnologia frac stack continua ad evolversi rapidamente per supportare i programmi di completamento sempre più aggressivi richiesti dagli operatori di shale.
- Valvole ad azionamento elettrico e idraulico: Gli stack frac ad azionamento remoto consentono agli operatori di aprire e chiudere le valvole da una distanza di sicurezza, riducendo l'esposizione del personale durante le operazioni ad alta pressione.
- Monitoraggio automatico della pressione: I trasduttori di pressione integrati e l'integrazione SCADA in tempo reale consentono il monitoraggio continuo dell'integrità del camino durante il pompaggio.
- 20.000PSI-class systems: Poiché gli operatori prendono di mira formazioni più profonde e più strette, gli stack di fratturazione di prossima generazione classificati a 20.000 PSI stanno entrando in un uso commerciale più ampio.
- Design compatti e leggeri: Gli stack di fratturazione modulari progettati per un rapido montaggio e smontaggio su siti con più pozzi riducono il tempo totale di completamento per pozzo.
- Perforazione del tappo fratturato ad alta velocità: I sistemi di tubazione a spirale e di riflusso integrati abbinati a stack di fratturazione consentono un'estrazione più rapida dei plug tra le fasi, supportando programmi di completamento ad alta frequenza.
Queste innovazioni sostengono collettivamente la spinta del settore verso completamenti più rapidi ed efficienti riducendo al contempo il rischio di esposizione umana alle apparecchiature ad alta pressione.
Domande frequenti sugli stack Frac
D: Qual è la differenza tra uno stack di frac e una testa di frac?
R: A pila frac si riferisce all'intero gruppo della testa pozzo: valvola principale, valvola a tampone, valvole ad ala e testa fratturata combinate. A testa frac (o testa di capra) è specificamente il collettore superiore multiporta dello stack di fratturazione che collega le linee di trattamento del ferro da più camion con pompa al pozzo.
D: Quanto tempo ci vuole per montare uno stack di fratturazione?
Il tempo di allestimento per uno stack frac varia a seconda della complessità della configurazione. In genere è possibile montare un singolo stack di fratturazione standard 4–8 ore da un equipaggio esperto. Potrebbero essere necessarie configurazioni di frac con cerniera con collettori condivisi e stack multipli 12–24 ore per l'allestimento completo e le prove di pressione.
D: È possibile utilizzare uno stack di fratturazione per il riflusso dopo la frattura?
SÌ. Molti operatori utilizzano gli stack frac valvola ad ala di riflusso per dirigere i fluidi e il gas di ritorno alle apparecchiature per il trattamento superficiale durante il periodo di riflusso iniziale. Tuttavia, il frac stack viene generalmente sostituito da un albero di produzione permanente prima che inizi la produzione a lungo termine, poiché i frac stack non sono progettati per un servizio di produzione esteso.
D: Cosa causa gli errori dello stack frac?
Il most common causes of frac stack failures include: erosione delle sedi e delle saracinesche delle valvole dal liquame di sostegno; deterioramento della tenuta a causa di incompatibilità chimica del fluido; superamento della pressione di esercizio nominale ; e test di pressione pre-lavoro inadeguati . La corretta selezione dei materiali, la manutenzione regolare e i protocolli di test pre-lavoro mitigano la maggior parte delle modalità di guasto.
D: I frac stack vengono noleggiati o acquistati?
Entrambi i modelli sono comuni. Le società di servizi di pozzo e le società di noleggio di strumenti per giacimenti petroliferi offrono pile di fratturazione su a lavoro per lavoro o noleggio a termine , cosa comune per gli operatori che non vogliono gestire programmi di manutenzione. Operatori più grandi con attività di completamento spesso elevata possiedono i loro stack di frac e gestire le proprie strutture di manutenzione per controllare costi e disponibilità.
Conclusione: perché ottenere gli stack Frac è importante
Gli stack Frac non sono un articolo di base — sono gruppi progettati con precisione e critici per la sicurezza, la cui corretta selezione, manutenzione e funzionamento influiscono direttamente sulla sicurezza del pozzo, sull'efficienza di completamento e, in definitiva, sull'economia di ogni programma di fratturazione idraulica.
Dalla scelta della classe di pressione e della dimensione del foro corrette alla specifica dei gradi di materiale appropriati per il servizio acido o abrasivo, ogni decisione nella configurazione del fract stack ha conseguenze a valle. Man mano che i programmi di completamento diventano più aggressivi – laterali più profondi, più lunghi, pressioni di trattamento più elevate, più fasi per pozzo – il ruolo dei frac stack ad alte prestazioni e adeguatamente certificati diventerà solo più importante.
Gli ingegneri e i professionisti dell'approvvigionamento che comprendono i fondamenti tecnici degli stack di fratturazione sono in una posizione migliore per prendere decisioni che migliorano la sicurezza operativa, riducono i tempi di inattività delle apparecchiature e ottimizzano il costo complessivo del completamento del pozzo.
